Юпитер-8 1959 года бережно хранился в нашей семье с незапамятных времён. Бледное сиренево-фиолетовое просветление, 9-ти лепестковая диафрагма и приятный конструктив оправы соблазняли меня своей красотой и недоступностью съёмки на зеркалку. Если прикрутить объектив на камеру через переходник М42/Никон (используя дополнительное колечко М39/М42), то диапазон фокусировки составит 26-28 см от плоскости матрицы и будет доступна только макросъёмка (фото с туфелькой тому пример).

Мне пришла в голову мысль исправить эту близорукость при помощи минусовой очковой линзы. Идея, как оказалось позже, ничуть не новаторская – про насадочные линзы для увеличения фокусного расстояния объектива можно прочитать в журнале „Советское фото“ № 4-1960 на 32 странице (скачать журнал). Для компенсации разницы в рабочих отрезках дальномерного Ю-8 и зеркальной камеры Nikon D50, я использовал минусовую линзу -5.25D. Это дало возможность фокусироваться объективом в диапазоне от 1.4 до 50 метров. Линза выточена под размер углубления повышающего кольца 40.5х0.5 – 58х0.75, в которое ввинчивается бленда.
  Дополнительная линза ухудшает и так невысокую (30/14) разрешающую способность объектива. По краям кадра наблюдаются сильные хроматические аберрации в сочетании со сферическими. Приемлемая по резкости картинка получается на диафрагмах, начиная с f/4. В таком виде объектив можно использовать в качестве портретника – размытие получается достаточно интересное – Зоннар превращается в компактный портретник с оригинальным характером размытия - симбиоз Биотара (закрутка) и Роккора (пузырики). С доплинзой, на никоновском рабочем отрезке, Ю-8 теряет один стоп светосилы по экспонометрии (t-stop становится равным 2.8) и приобретает более узкий угол обзора, примерно соответствующий объективу с фокусным расстоянием 70мм.

Использую Юпитер-8 в качестве мягкого портретника и „вью-фантастиш“ пейзажника с 95% бо-кехой в кадре. Например, этот файл так и просится на рабочий стол в качестве обоев. Цвета немного накручены, но сам характер картинки дал объектив, а не ФотоШоп. На диафрагме f/8, дальняя граница РИП дотягивается до бесконечности и можно снять обычный пейзаж с лёгким ретро-флёром.

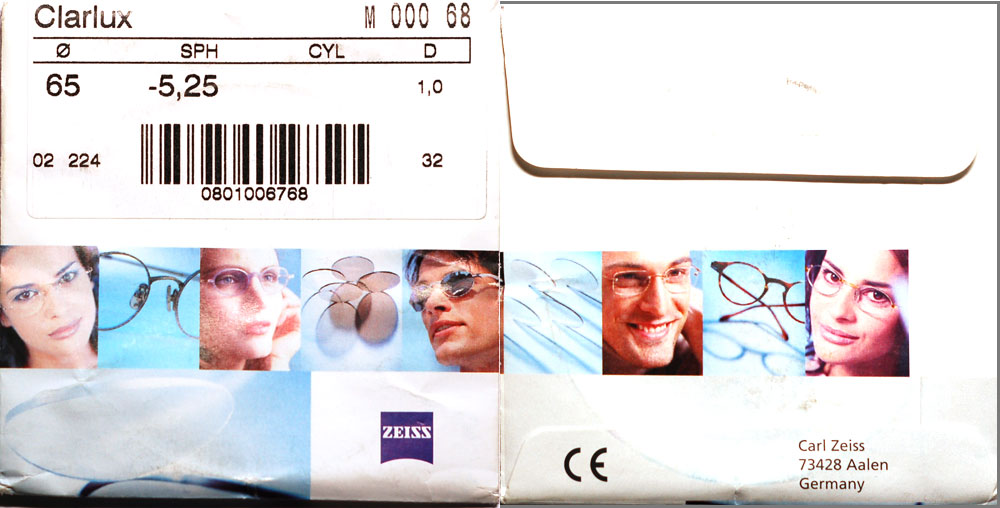

В письмах меня спрашивают из чего и как сделать такую насадочную линзу. Мастер-оптик предложил мне точить доплинзу из такой заготовки. Если не найдёте переходное кольцо, как у меня (с полочкой), то купите любой цветной фильтр 40.5х0.5 для дальномерного объектива; выньте и отдайте его стёклышко (в качестве шаблона для линзо-обточной машины) в мастерскую по изготовлению очков. Готовая линза вклеивается в оправу фильтра (так как торец линзы будет толще, то штатным кольцом закрепить её в оправе не получится). Я подбирал силу линзы опытным путём, прикладывая её к срезу оправы объектива. Искал, какая нужна диоптрийность для того, чтобы при положении фокусера 2м была доступна фокусировка именно на два метра. Более поздние расчёты по формуле дали сопоставимую силу -5.1D. Для установки Ю-8 на Pentax, Canon и Sony понадобится линза -4.6D. Так как линзовые заготовки отличаются на шаг 0.25D, используйте, как и я, ближайшую более сильную диоптрийность (-4.75).

Ещё два обзора дальномерной оптики на зеркалке: Индустар-26м-У и Юпитер-3

Посмотреть ТТХ объектива можно тут.
FAQ по советским объективам и примерные цены.
Ознакомиться со значением некоторых оптических терминов вы можете здесь

Кликните по фотографии для просмотра её в среднем размере.
















  Комментарии читателей и автора

  #1 Снимаю на полнокадровую беззеркалку sony А7. Мой экземпляр 54 года с потертой передней линзой, что дает свечение на ярких участках. Хороший, компактный штатник. По картинке не сильно отличается от юпитера-3.

  #2 Передел карла зейца 1.5 довоенного на d600 через переходники и линзу -5 без особого труда картинка резкая с 2.8 боке таких еще не видел) спасибо за совет.

  #3 Это хорошо и даже интересно, только, пожалуйста, не надо бы говорить, что в данном случае речь идёт о съёмке объективом Юпитер-8. Лучше как-то вроде "самодельное устройство, заменяющее фотографический объекив, на базе объектива Юпитер-8" :)
  Ну да, конечно. Носящий очки или контактные линзы это уже не человек, а био-оптическая система на базе человека.

  #4 Можно ли применить данный объектив на DX камере Nikon, как повлияет кропфактор.
  Разве Nikon D50, на котором я тестировал Юпитер-8 с доплинзой, не является DX камерой? Кроп-фактор повлияет также, как и на другие объективы. Угол обзора будет соответствовать объективу 105мм на полном кадре.

  #5 Поскажите, пожалуйта, на CANON EOS 10D можно применить Ю-8
  Да. С дополнительной линзой его можно будет использовать с любой зеркальной камерой.

  #6 Я наконец то тоже сделал сиё чудо, вот скоро буду пробовать)

  #7 Спасибо, попробую заказать линзу -4.75 для кэнона, колечко для линзы выточил токарь,
вопрос: а на длиномерный Юпитер-11А можно такую-же линзу поставить? может есть опыт уже с Юпитер-11А? По диоптриям какую примерно не скажете? спасибо еще раз.
  Юпитер-11А это объектив для зеркалки, достаточно заменить хвостовик на КП-А/Н и можно ставить на Никон. Со штатным хвостовиком КП-А/39, Ю-11А на Кэноне не будет иметь бесконечности. Его проще будет разобрать и удалить юстировочное колечко или купить КП-А/42. Дальномерный Юпитер-11 можно будет поставить на зеркалку если добавить насадочную линзу силой -0,9D.

  #8 Спасибо большое! минус 4,75 подошла "CANON 350D + Юпитер-8" - колечко выточил токарь из фторопласта - нужно его затемнить маркером черным или еще чем... спасибо большое за Ваше творчество тут.
http://cs633230.vk.me/v633230394/34188/7pJLZaa-d54.jpg
спасибо.
  Пожалуйста. Хорошо, что подошла сила линзы.

  #9 Сделал по вашему примеру! На Никон Д3200 работает! Качество отличное!
  Рад тому, что у вас получилось. Хотя, на мой вкус, отличным качество картинки назвать сложно. Хорошая резкость начинается с f/5.6 А вот боке оригинальное, редко встречающееся. Можно утверждать, что объектив с насадкой приобретает ещё более выраженный „рисунок“, чем просто Ю-8 на полном кадре.

  #10 Расскажите пожалуйста про экспуатацию данного объектива с беззеркальными камерами. В частности с кроп 1,5 от сони.
  Я не имел возможности поснимать беззеркалками Sony с разными дальномерными объективами. Поэтому моё мнение будет основываться на тестах, которые делали мои корреспонденты. Юпитер-8 на кропе будет эквивалентен по углу обзора 75мм объективу. На открытой диафрагме можно будет снимать портрет, на f/5.6 - f/8 пейзаж. На f/2 объектив будет показывать невысокую резкость, но хорошее размытие дальнего плана будет иметь место. Даже на f/8 вы заметите падение резкости и хроматические аберации в углах кадра. Как недорогой портретник Ю-8 вполне можно использовать.

  #11 Поставил Юпитер 8 задом наперед на Канон 5д. Крутить неудобно(ввинчивать и вывинчивать) но кадры изумительные по мягкости.
  Получил ваш коммент ещё 5.1, но не воспринял всерьёз, а потом закрутился в эти праздничные дни. Сегодня (7.1) решил проверить и удивился. Привык к тому, что широкоугольники-перевёртыши становятся хорошими макро-объективами, а длинные остаются длинными. Юпитер-8, действительно, становится похожим на хороший монокль и не надо использовать дополнительную минусовую линзу. Закрепить только толком пока не получилось, но ( в перспективе для портретов) объектив очень даже может подойти. Спасибо вам.

  #12 Скажите пожалуйста, есть ли разница на каком расстоянии от передней линзы объектива устанавливать очковую линзу?
  Чем ближе, тем лучше. Отодвигая доплинзу от передней линзы объектива мы заметно приближаем дальнюю дистанцию фокусировки. Получить резкость на пейзаже при f/8 будет труднее. Придётся диафрагмировать сильнее или ставить доплинзу с большей оптической силой (большей диптрийности).
